B3011A靜電放電模擬器電池供電模式下的波形穩定性評估

更新時間：2026-01-19

點擊次數：92

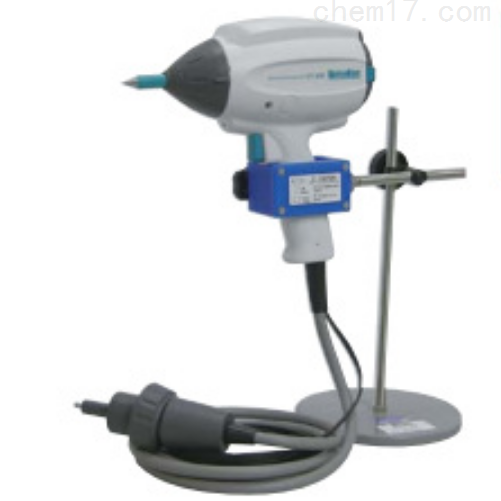

　　B3011A靜電放電模擬器支持交流電源與內置鋰電池雙供電模式，便于現場或無電源環境下的EMC測試。然而，電池供電可能因電壓波動、內阻變化或電量衰減影響高壓充電回路穩定性，進而導致放電波形偏離標準。

　　為評估其穩定性，研究團隊在不同電量狀態下(100%、50%、20%)對B3011A進行了系統測試。使用符合CISPR 16-1-2要求的電流靶與2 GHz示波器，記錄±4 kV和±8 kV接觸放電下的電流波形。結果顯示：在電量高于30%時，第一峰值電流偏差小于±5%，上升時間穩定在0.85±0.05 ns，滿足IEC 61000-4-2 Class A要求；但當電量低于20%時，充電時間顯著延長，且I?出現±12%波動，部分波形I??超標。

　　進一步分析表明，電池老化(循環次數>300次)會加劇內阻上升，導致高壓電容充電不足。因此，建議：

　　1)禁止在電量<25%時執行正式認證測試；

　　2)每50次充放電后校驗電池健康狀態；

　　3)現場測試前進行空載充電完整性檢查。

　　通過建立電池使用閾值與定期性能驗證機制，可在保障便攜性的同時維持B3011A的測試精度。
